旋风除尘器的分类
一、按进气方式进行分类 :切向进入式、轴向进入式

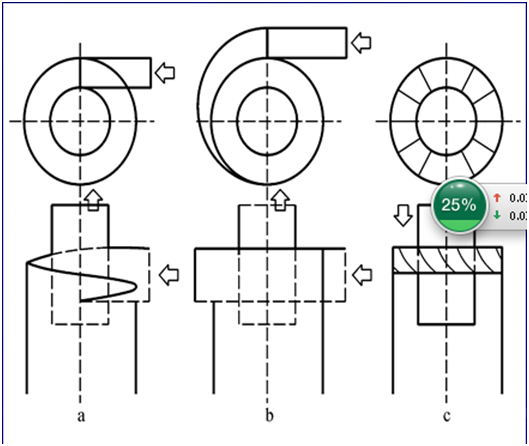

a垂直切入进入式 、b 蜗壳切向进入时、c轴向进入时

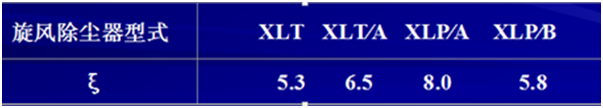

二、按压力损失系数对旋风除尘器进行分类:
三、 按除尘效率和处理风量进行分类:
1、高效旋风除尘器:筒体直径较小(<900mm),效率高:>95%。K=6—13.5。
2、高流量旋风除尘器:直径较大(1.2—3.6m),处理流量大。除尘效率:50~80%。K<3。
3、通用旋风除尘器:K=4—6,除尘效率:80—90%。(相对截面比(K):筒体截面面积和进气口截面面积之比。)
四、按结构形式分:
1、多管旋风除尘器:由多个相同构造形状和尺寸的小型旋风除尘器(又叫旋风子)组合在一个壳体内并联使用。具有处理风量大,除尘效率较高的特点。
2、旁路式旋风除尘器:设有旁路分离室,利用上旋涡分离粉尘, 从而提高除尘效率。为了使除尘器顶部空间形成明显的上旋涡, 进气口上沿离顶盖要相距一定的距离。
3、扩散式旋风除尘器:它是一种具有呈倒锥体形状的锥体, 并在锥体的底部装有反射屏的旋风除尘器. 反射屏可防止上升气流卷起粉尘, 从而提高除尘效
旋风除尘器的效率因素
1、进气口
旋风除尘器的进气口是形成旋转气流的关键部件,是影响除尘效率和压力损失的主要因素。切向进气的进口面积对除尘器有很大的影响,进气口面积相对于筒体断面小时,进入除尘器的气流切线速度大,有利于粉尘的分离。
2、圆筒体直径和高度
A、圆筒体直径是构成旋风除尘器的^基本尺寸。旋转气流的切向速度对粉尘产生的离心力与圆筒体直径成反比,在相同的切线速度下,筒体直径D越小,气流的旋转半径越小,粒子受到的离心力越大,尘粒越容易被捕集。但若筒体直径选择过小,器壁与排气管太近,粒子又容易逃逸;筒体直径太小还容易引起堵塞,尤其是对于粘性物料。
当处理风量较大时,因筒体直径小处理含尘风量有限,可采用几台旋风除尘器并联运行的方法解决。并联运行处理的风量为各除尘器处理风量之和,阻力仅为单个除尘器在处理它所承担的那部分风量的阻力。但并联使用制造比较复杂,所需材料也较多,气体易在进口处被阻挡而增大阻力,因此,并联使用时台数不宜过多。
B、筒体总高度是指除尘器圆筒体和锥筒体两部分高度之和。增加筒体总高度,可增加气流在除尘器内的旋转圈数,使含尘气流中的粉尘与气流分离的机会增多,但筒体总高度增加,外旋流中向心力的径向速度使部分细小粉尘进入内旋流的机会也随之增加,从而又降低除尘效率。筒体总高度一般以4倍的圆筒体直径为宜,锥筒体部分,由于其半径不断减小,气流的切向速度不断增加,粉尘到达外壁的距离也不断减小,除尘效果比圆筒体部分好。因此,在筒体总高度一定的情况下,适当增加锥筒体部分的高度,有利提高除尘效率,一般圆筒体部分的高度为其直径的1.5倍,锥筒体高度为圆筒体直径的2.5倍时,可获得较为理想的除尘效率。
3、排气管直径和深度
排风管的直径和插入深度对旋风除尘器除尘效率影响较大。排风管直径必须选择一个合适的值:排风管直径减小,可减小内旋流的旋转范围,粉尘不易从排风管排出,有利提高除尘效率,但同时出风口速度增加,阻力损失增大;若增大排风管直径,虽阻力损失可明显减小,但由于排风管与圆筒体管壁太近,易形成内、外旋流“短路”现象,使外旋流中部分未被清除的粉尘直接混入排风管中排出,从而降低除尘效率。一般认为排风管直径为圆筒体直径的0.5~0.6倍为宜。
排风管插入过浅,易造成进风口含尘气流直接进入排风管,影响除尘效率;排风管插入深,易增加气流与管壁的摩擦面,使其阻力损失增大,同时,使排风管与锥筒体底部距离缩短,增加灰尘二次返混排出的机会。排风管插入深度一般以略低于进风口底部的位置为宜。由于旋风除尘器单位耗钢量比较大,因此在设计方案上比较好的方法是从筒身上部向下材料由厚向薄逐渐递减!
旋风除尘器的维护
1、稳定运行参数
旋风式除尘器运行参数主要包括:除尘器入口气流速度,处理气体的温度和含尘气体的入口质量浓度等。
1)入口气流速度。对于尺寸一定的旋风式除尘器,入口气流速度增大不仅处理气量可提高,还可有效地提高分离效率,但压降也随之增大。当入口气流速度提高到某一数值后,分离效率可能随之下降,磨损加剧,除尘器使用寿命缩短,因此入口气流速度应控制在18~23m/s范围内。
2)处理气体的温度。因为气体温度升高,其粘度变大,使粉尘粒子受到的向心力加大,于是分离效率会下降。所以高温条件下运行的除尘器应有较大的入口气流速度和较小的截面流速。
3)含尘气体的入口质量浓度。浓度高时大颗粒粉尘对小颗粒粉尘有明显的携带作用,表现为分离效率提高。
2、防止漏风
旋风式除尘器一旦漏风将严重影响除尘效果。据估算,除尘器下锥体或卸灰阀处漏风1%时除尘效率将下降5%;漏风5%时除尘效率将下降30%。旋风式除尘器漏风有三种部位:进出口连接法兰处、除尘器本体和卸灰装置。引起漏风的原因如下:
1)连接法兰处的漏风主要是螺栓没有拧紧、垫片厚薄不均匀、法兰面不平整等引起的。
2)除尘器本体漏风的主要原因是磨损,特别是下锥体。据使用经验,当气体含尘质量浓度超过10g/m3时,在不到100天时间里可以磨坏3mm的钢板。
3)卸灰装置漏风的主要原因是机械自动式(如重锤式)卸灰阀密封性差。
3、预防关键部位磨损
影响关键部磨损的因素有负荷、气流速度、粉尘颗粒,磨损的部位有壳体、圆锥体和排尘口等。防止磨损的技术措施包括:
1)防止排尘口堵塞。主要方法是选择优质卸灰阀,使用中加强对卸灰阀的调整和检修。
2)防止过多的气体倒流入排灰口。使用的卸灰阀要严密,配重得当。
3)经常检查除尘器有无因磨损而漏气的现象,以便及时采取措施予以杜绝。
4)在粉尘颗粒冲击部位,使用可以更换的抗磨板或增加耐磨层。
5)尽量减少焊缝和接头,必须有的焊缝应磨平,法兰止口及垫片的内径相同且保持良好的对中性。
旋风除尘器的选择注意事项
1.所选择的旋风除尘器的阻力损失小,动力消耗少,且结构简单、维护简便。
2.含尘气体温度很高时旋风式除尘器应设有保温设施,以避免水分在其内凝结而影响除尘效果。
3.旋风除尘器净化气体量应与实际需要处理的含尘气体量一致。选择旋风式除尘器直径时应尽量小些,如果要求通过的风量较大,可采用几个小直径的旋风除尘器并联为宜。
4.气体中含有易燃易爆粉尘时旋风式除尘器应设有防爆装置。
5.旋风除尘器能捕集到的^小粉尘粒子应稍小于被处理气 体中的粉尘粒度。
6.旋风式除尘器的密封要好,确保不漏风。
7.旋风式除尘器入口风速要保持18~23m/s,过低时除尘效率下降:过高时阻力损失及耗电量均要增加,且除尘效率提高不明显。
